微電子封裝是保護芯片、實現電氣連接并最終形成可用器件的關鍵步驟，而UV固化技術在其中扮演了高效“粘合劑”與“保護傘”的角色。在芯片貼裝、導線包封、灌封填充等精密工序中，需要使用多種特種膠粘劑，這些材料通過UV固化機的瞬時照射，能在數秒內形成強韌的物理和化學保護層，大幅提升封裝效率與產品一致性。

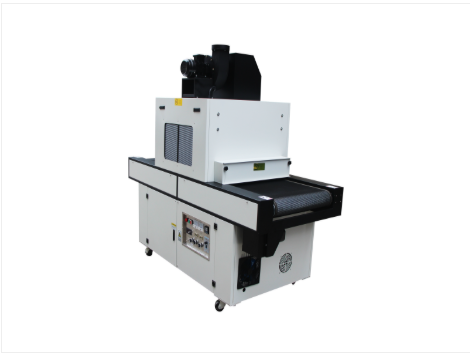

UV固化機的性能直接決定了封裝質量?，F(xiàn)代微電子封裝產線所配備的UV固化機，不僅要求光源強度高、照射均勻，更需具備精準的光譜匹配能力和智能化的照射控制。例如，在固化透光或復雜三維結構內的膠水時，需要UV固化機能夠提供特定波長的UV光，并精確控制曝光時間和能量，以確保陰影區域也能完全固化，杜絕后續使用中的可靠性隱患。
隨著先進封裝技術（如SiP系統級封裝、3D封裝）的快速發展，對固化工藝提出了更嚴苛的要求。UV固化技術憑借其快速、低溫、精準的優勢，成為實現高密度、異質集成的關鍵助力。未來，與自動化產線深度集成的智能化UV固化機，將通過實時工藝監控與數據反饋，進一步推動電子封裝向更高效率、更高可靠性的方向邁進。
